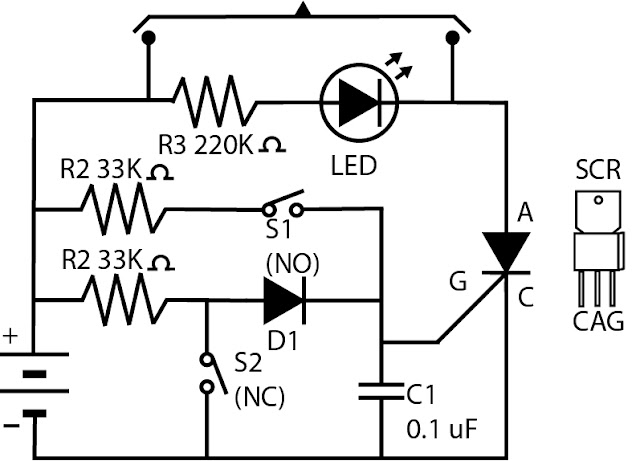

Esta alarma, está diseñada para ser usada con los interruptores S1 y S2, normalmente abierto o cerrado respectivamente. Si luego de armarse la alarma, se abre el suiche S2 normalmente cerrado, o el interruptor normalmente abierto S1 es cerrado, se aplicara un voltaje positivo a la compuerta del SCR, haciéndola conducir. El LED se encenderá, y el zumbador será activado.
La unica forma de apagar la alarma es desconectando la batería.
Son numerosas las aplicaciones para este circuito muy útil como alarma.
Si se combina el circuito anterior con un temporizador 555 se puede retardar la alarma cuando una puerta de abre y luego de un tiempo determinado por el LM555 sonara la alarma, este circuito puede servir para la alarma de puerta de un refrigerador.
